CONFIGURACIÓN EN RED LOCAL

Básicamente existen dos métodos para conectar una red local a internet utilizando una sola IP pública: router y proxy. A partir de la versión 4.x, Connecta 2000 soporta los dos, por lo que será posible instalar el programa en los distintos puestos de la red y establecer conexiones entre ellos y el exterior simultáneamente.

Connecta 2000 también es compatible con cortafuegos y soporta UPnP para abrir automáticamente los puertos del router.

A continuación se detalla la configuración en todos estos casos:

Router (NAT)

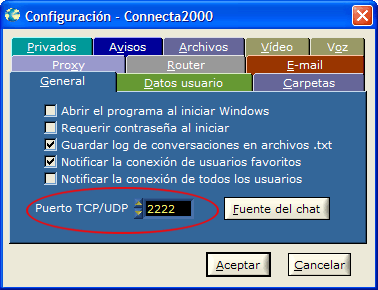

• Instalar Connecta 2000 en los distintos puestos de la red y configurar un puerto distinto en cada puesto. Podemos utilizar cualquier puerto TCP libre que no sea utilizado por otra aplicación:

• Luego configurar el router de acuerdo con los puertos elegidos y las IP's internas de cada puesto mapeando los puertos de entrada de la IP pública al puerto elegido en cada IP privada. Por ejemplo si tenemos tres pc's con router y la IP pública es 80.24.36.51 y las privadas 172.26.0.1, 172.26.0.2 y 172.26.0.3 y hemos elegido los puertos 2221, 2222 y 2223 respectivamente entonces la configuración del router debería ser:

80.24.36.51:2221  -----> 172.26.0.1:2221
80.24.36.51:2222  -----> 172.26.0.2:2222
80.24.36.51:2223  -----> 172.26.0.3:2223

Si no configuramos el router las conexiones internas funcionaran correctamente pero estaremos inalcanzables o firewalled para los usuarios externos.

A partir de la versión 5.12 se utiliza también el protocolo UDP por lo que habrá que mapear los puertos tanto en TCP como UDP en el router.

Si sólo se va a utilizar el programa en un solo PC también se pueden abrir de golpe un rango de puertos para tenerlos abiertos en todas las comunidades. En el siguiente ejemplo se abren los puertos del 2220 al 2240 desde la opción virtual server o NAT del router:

Podéis encontrar información para configurar distintos modelos de router en estas direcciones:

http://www.adslayuda.com
http://www.adslzone.net
http://www.adsl4ever.com
http://www.adslnet.ws

Proxy (HTTP y SOCKS 4)

El proxy utilizado debe soportar los protocolos HTTP y SOCKS 4 (la mayoría de proxy's cumplen este requisito). Los pasos a seguir para configurarlo son:

• Al igual que en el caso anterior configurar un puerto distinto en cada pc.

• Entrar en el menú Opciones > Configuración > Proxy y marcar la opción "Utilizar servidor proxy".
• En este mismo apartado introducir la dirección IP y el puerto que utiliza el proxy para los protocolos HTTP y SOCKS.

La dirección IP del proxy normalmente coincidirá con la IP interna del ordenador que tiene la conexión a Internet y tiene instalado el proxy. El puerto debe ser el que utiliza el proxy para los protocolos HTTP y SOCKS 4, normalmente es el 80 y 1080 pero puede ser cualquier otro que especifiquemos tanto en la configuración del proxy como en Connecta 2000.

• Es necesario que el servidor proxy permita mapear puertos de entrada hacia los distintos pc's y hacerlo al igual que con el router, de lo contrario estaremos inalcanzables (firewalled) para los usuarios externos.
• A partir de la versión 5.12 se utiliza también el protocolo UDP además de TCP por lo que habrá que mapear también los mismos números de puerto en UDP.

Ejemplo con WinProxy mapeando el puerto de entrada 2222 al pc con IP 169.254.0.2 de nuestra red:

Con dos puertos mapeados, al final queda así:

Cortafuegos o firewall

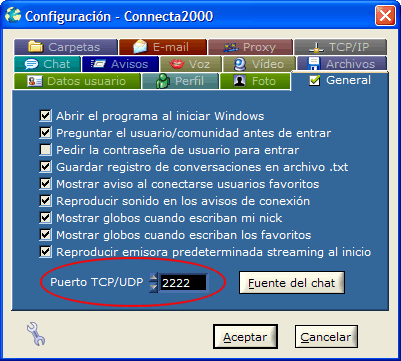

Connecta 2000 al igual que cualquier programa peer-to-peer necesita disponer de ciertos puertos abiertos para aceptar conexiones entrantes. En este caso únicamente se utilizan dos puertos (uno TCP y otro UDP) que además coinciden siempre en la numeración. Por defecto serán los puertos 2222 TCP y 2222 UDP aunque esto se puede cambiar y asignar cualquier otro puerto (será siempre el mismo tanto para TCP como UDP). El número de puerto que se está utilizando se indica en el recuadro "USUARIO LOCAL" y se puede cambiar desde Opciones -> Configuración -> General -> Puerto TCP/UDP

Una vez que sabemos que puertos estamos utilizando debemos asegurarnos que se encuentran abiertos en el cortafuegos para que Connecta 2000 funcione perfectamente. Dependiendo del cortafuegos bastará con autorizar el programa para que pueda actuar como servidor además de acceder a internet o puede ser necesario especificar la configuración de puertos manualmente como en el caso del cortafuegos que incorporaba el Windows XP (SP1). A continuación se muestra la configuración de este cortafuegos donde se han añadido dos nuevas entradas en la "lista de servicios" para abrir los puertos 2222 TCP y 2222 UDP.

Con el cortafuegos de Windows XP SP2 la configuración es mucho más sencilla porque simplemente tendremos que pulsar el botón "Desbloquear" cuando se nos pregunte con este aviso:

Pero para acabar de simplificar las cosas las últimas versiones de Connecta 2000 se añaden automáticamente a las excepciones del cortafuegos de XP por tanto lo más probable es que ni siquiera nos aparezca la advertencia :)

Universal Plug & Play (UPnP)

A partir de la versión 6.99.6 Connecta 2000 soporta UPnP. Se trata de una tecnología que permite a los programas averiguar la presencia de dispositivos de red o multimedia y configurarlos automáticamente aunque el dispositivo no se encuentre físicamente instalado en el mismo PC pero si en la misma red. Este es el caso de un router. Connecta 2000 puede configurar de forma automática el router abriendo los puertos que necesita en cada caso sin que el usuario tenga que preocuparse de nada.

Esto es útil en pequeñas redes locales donde las IPs internas se asignan automáticamente mediante DHCP y por tanto pueden cambiar. Si configuramos el router manualmente sólo servirá si se mantiene toda la configuración igual mientras que con UPnP no importa porque cada vez que se inicia el programa este configura el router con la IP externa, IP interna y puerto que se está utilizando en ese instante.

Para poder utilizar esto se deben cumplir las siguientes condiciones:

• El sistema operativo debe ser compatible con UPnP. Windows XP y Vista lo son.
• UPnP debe estar habilitado en el sistema operativo. Por defecto lo está y sino comprobar que los servicios "Servicio de descubrimientos SSDP" y "Host de dispositivo Plug and Play universal" estén el primero en inicio automático y el segundo en inicio manual y ambos habilitados.
• El router debe ser compatible con UPnP y tenerlo activado en la configuración. La mayoría de los routers fabricados a partir del año 2000 son compatibles.
• Si tenemos un cortafuegos tienen que estar abiertos los puertos que utiliza UPnP (1900 UDP y 2869 TCP). Con el cortafuegos de Windows XP esto ya está pre configurado y en "Excepciones" hay que marcar "Entorno UPnP".

Hay que marcar esta opción en el cortafuegos de XP para permitir usar UPnP:

Ejemplo de router D-Link activando la opción UPnP desde la interfaz de configuración web:

Si todo lo anterior está bien configurado debería funcionar sin problemas y en área de estado aparecerá algo parecido a esto:

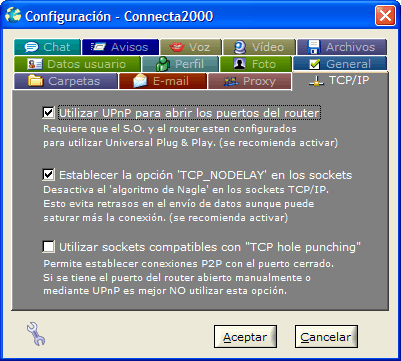

Desde la configuración del programa podemos elegir si se utilizará UPnP o no y podemos desactivarlo si no tenemos ningún dispositivo compatible para evitar la búsqueda inicial:
